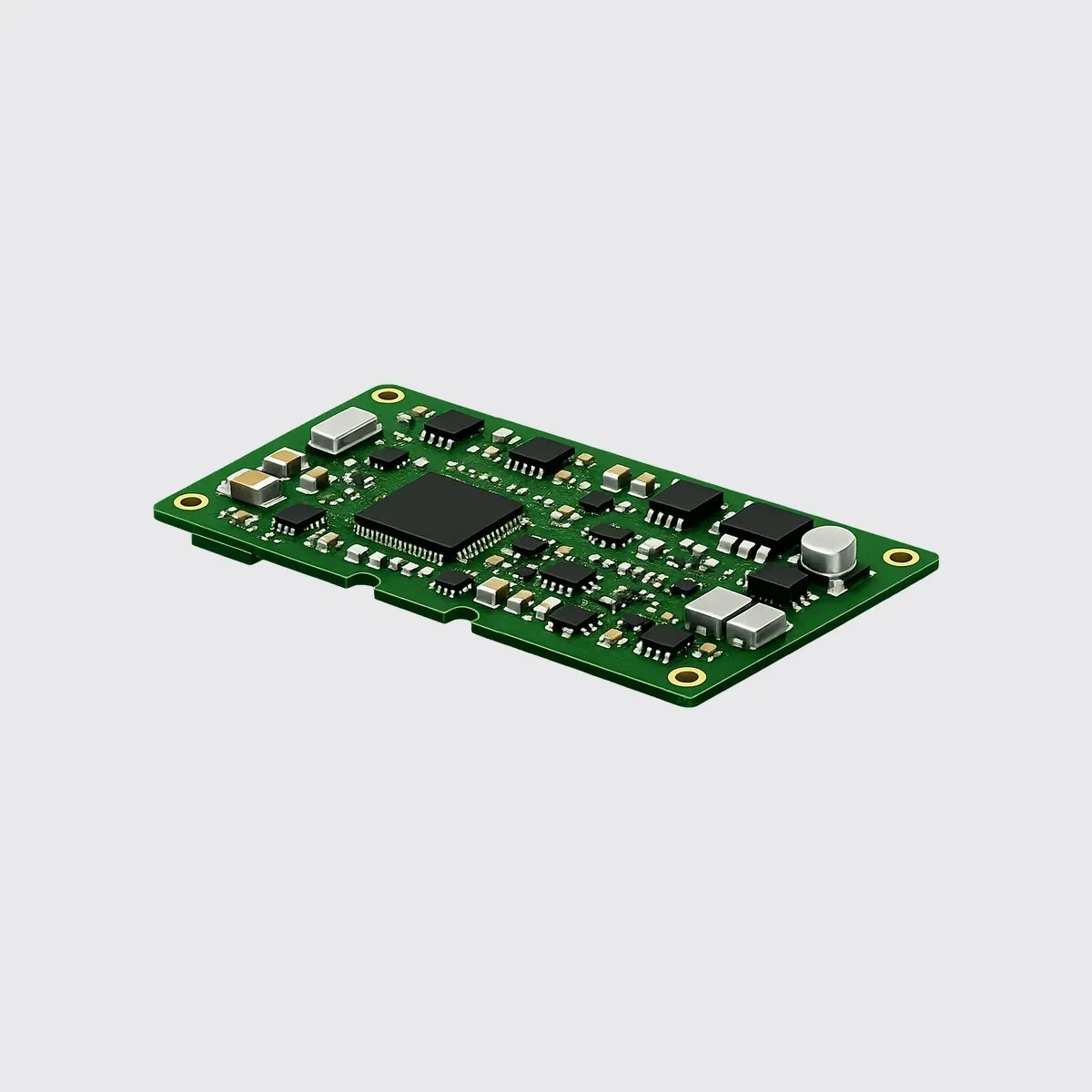

Печатные платы(01)
Проектирование и производство под заказ · До 40 слоёв · Класс точности до 6
Описание(02)
Проектируем и изготавливаем печатные платы под задачу заказчика: ОПП, ДПП, многослойные до 40 слоёв, СВЧ-платы, гибкие и гибко-жёсткие конструкции, а также платы на алюминиевом и медном основании.
Выполняем обратное проектирование топологии (сколка) без документации, слепые и скрытые переходные отверстия, металлизацию торцов и вырезов, заполнение отверстий проводящим или непроводящим компаундом.
Характеристики
- Тип сочленения
- Байонетный
- Диапазон температур
- −60…+200 °С
- Ресурс соединения
- 500 циклов
- Рабочее напряжение
- до 560 В
- Исполнения
- Приборное / кабельное
- Покрытие контактов
- Золото
- Соответствие
- ГОСТ РВ 20.39.414
Что мы поставляем(03)
опп · дпп · мппдо 40 слоёв со слепыми и скрытыми переходами
свч и гибкиеrogers, taconic, arlon, полиимидные основания
класс точностидо 6 по ГОСТ Р 53429-2009, ipc class 2 / 3
обратное проектированиевосстановление топологии готовой платы без документации
Варианты исполнений(02)
Номенклатура
(04)типы платопп, дпп, мпп, свч, гибкие, гибко-жёсткие
кол-во слоёв1–40
класс точностидо 6 по ГОСТ Р 53429-2009, ipc class 2 / 3
проводник / зазорот 0,07 мм
отверстияот 0,1 мм, соотношение 1:10 — 1:20
толщина платы0,1–6,0 мм, фольга 5–150 мкм
материалыfr-4, high tg, rogers, taconic, arlon, isola, алюминий, медь
покрытияhasl, lead free, ni-au, enepig, иммерс. sn / ag, осп
контроль качестваадаптерный и летающий щуп, aoi, контроль импеданса ±5 / 10%
